Приём 7. Принцип "матрёшки"

Приём «Принцип матрёшки» предписывает максимально полное использование пространства при компоновке системы.

Классическая формулировка приёма:

• Один объект размещён внутри другого объекта, который, в свою очередь, находится внутри третьего и т. д.
• Один объект проходит сквозь полость в другом объекте.

«Принцип матрёшки» прежде всего направлен на повышение компактности системы. Приём предписывает либо размещение одного компонента внутри другого при компоновке системы, либо проход компонента при работе через полости или выемки другого компонента. В любом случае приём направлен на устранение пустого пространства в системе, более плотную её компоновку. Чтобы обеспечить такую компоновку используются пространства, традиционно остающиеся пустыми. Ещё один путь – специально создавать пустоты таким образом, чтобы расположить дополнительные компоненты. Так пространство под жилым домом или производственным зданием, традиционно занимаемое грунтом, часто используется для организации автостоянок. Переделки, требуемые для этого, минимальны, а выгода в условиях города – значительна.

Применение приёма «Принцип матрёшки» даёт возможность уменьшить размеры системы, что часто приводит к выигрышу в её стоимости, а иногда вообще оказывает решающим фактором. В любом случае компактная система имеет более высокую степень идеальности.

ПРИМЕРЫ

Пример. Прицеп-матрёшка

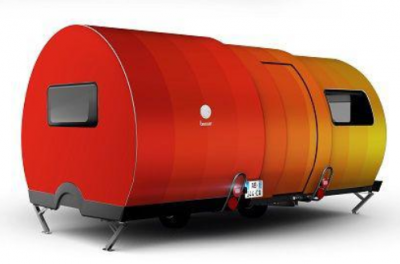

Автомобильный дом-прицеп должен иметь сравнительно большие размеры. Однако его габариты ограничены правилами дорожного движения. Прицеп Beauer 3X перевозится собранным по типу матрёшки, в его центральной части расположены ещё два жилых модуля.

«Принцип матрёшки» для хранения стульев

Дополнительные стулья, используемые на случай прихода гостей, требуют места для хранения. Их конструкция выполнена таким образом, что стулья могут вставляться один в другой. В таком виде они занимают мало места.

«Принцип матрёшки» в супермаховике

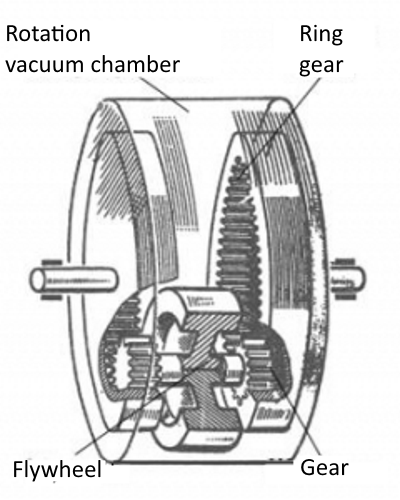

Супермаховики, вращающиеся в вакууме с частотой сотни тысяч оборотов в минуту, являются эффективными накопителями механической энергии. Проблема состоит в том, как вывести энергию вращения из вакуумной камеры. Предложено разместить маховик внутри другого маховика – вращающегося вакуумированного корпуса. Вращение выводится наружу за счет взаимодействия шестерён маховика и зубчатого венца корпуса.

Пример. «Принцип матрёшки» у вертолёта

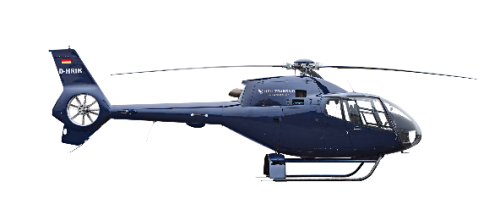

Хвостовой винт вертолёта может задеть при посадке за препятствие. Предложено размещать хвостовой винт внутри защитного кольца, образованном в хвостовой балке вертолёта.

Пример. Шкафчики внутри лестницы

Принцип матрёшки широко применяется при проектировании и изготовлении мебели. Примером может служить расположение шкафчиков для мелких вещей внутри лестницы.

Пример. Роторно-конвейерная линия

Примером принципа матрёшки для технологического процесса может служить роторно-конвейерная линия. Так внутри операции «перемещение деталей» размещены операции по их обработке. Каждая обрабатывающая операция, в свою очередь, включает несколько сравнительно простых действий.

Видео примеры

Бассейн под газоном

Раскладной стаканчик
